A RockChip RK3576 második generációs 8NM nagyteljesítményű AIOT platform nagy teljesítményű, alacsony teljesítményű SOC (rendszer-chip) processzor, amely különféle alkalmazási forgatókönyvekhez, például kar-alapú PC-k, Edge Computing eszközök és személyes mobil internetes eszközökhöz alkalmas. Nyolcmagos CPU-t használ az ARM architektúrán alapuló, integrál egy független 6TOPS-t (TERA műveleteket másodpercenként) NPU (Neural Network Quad feldolgozó egység), több számítástechnikai magot integrál, mint például a GPU, az MCU, a VPU, és gazdag perifériás interfészgel rendelkezik, hogy megfeleljen az összetett jelenet követelményeinek. Ezenkívül az RK3576 támogatja az UFS (Universal Flash Storage) tárolását is, hatékony adattárolási és olvasási képességeket biztosítva.
Az ARM beágyazott fejlesztéssel foglalkozó ThinkCore technológia jelenleg kifejlesztette az RK3576 alaptáblát, és támogatja a testreszabást és a tömegtermelést

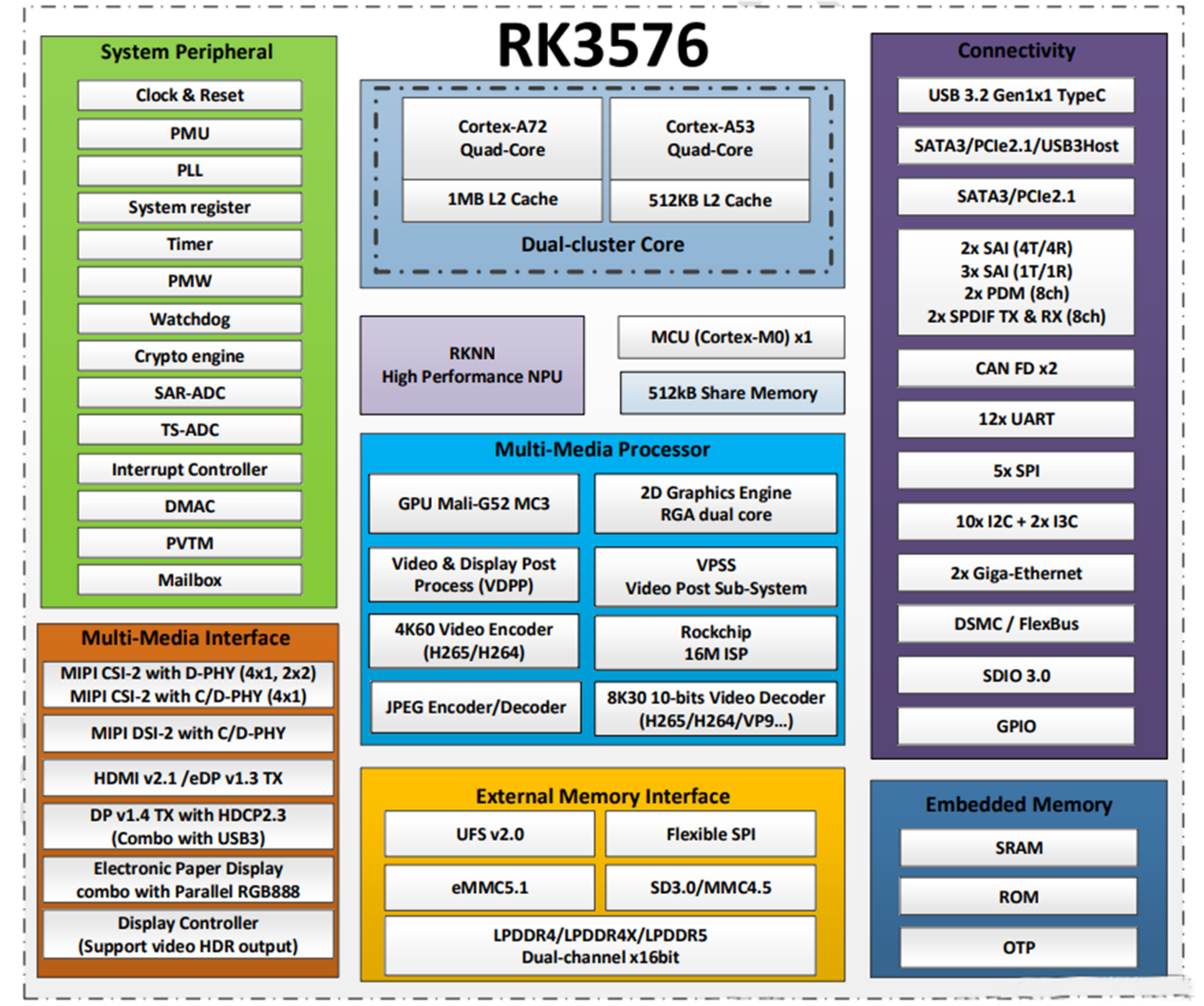

2. 2. RK3576 specifikációs elemzés
CPU:
Octa-mag kar processzor 4 Cortex-A72 maggal (2,2 GHz) és 4 Cortex-A53 maggal (1,8 GHz)
Felhasználó-orientált ARM Cortex-M0 MCU 400MHz-en
GPU:
Arm Mali-G52 MC3 @ 1 GHz
Támogatja az OpenGL ES 1.1, 2.0 és 3.2 -et
Támogassa a vulkánt 1.1
Támogatja az OpenCL 2.0 teljes profilját
Támogatja az AFBC -t (ARM keret puffer tömörítését)
DDR:
Kettős 32 bites LPDDR4/LPDDR4X/LPDDR5
VPU:
8KP30 H.265, AV1, VP9, AVS2 Video Decoder
4KP120 H.265, AV1, VP9, AVS2 Video Decoder
4KP60 H.265, H.264, AV1, VP9, AVS2 Video Decoder
4KP60 H.264/H.265 Video kódoló
4KP60 MPEG kódoló és dekóder

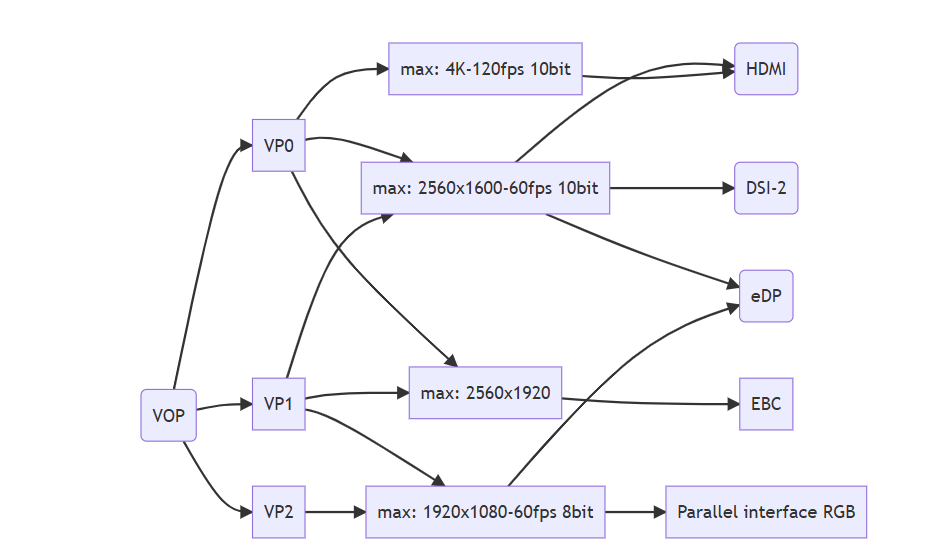

GTC:
HDMI 2.1 4KP120 /EDP 1.3 Combo TX @ 4KP60 Combo TX
MIPI DSI-2 TX @ 4K60
Displayport 1.4 TX @ 4K120
EPD (elektronikus papír kijelző) TX @ 2560x1920
Párhuzamos interfész (RGB888) TX @ 1080p60
1.
2. 2. kettős képernyő 4K+ 2K
NPU:
Az INT8 számítási teljesítmény 6 teteje
A kettős magok támogatása, a kettős magok együtt vagy önállóan működhetnek
Támogatás INT4, INT8, INT16, FP16, BF16 és TF32 számítástechnika 1 MB belső SRAM -mal
Támogassa a multi-scenario párhuzamos Q feldolgozási támogatást a mély tanulási keretrendszer: tensorflow, kaffe, tflite, pytorch, onnx nn, android nn stb.
RGA (2D grafikus motor):
ROCKCHIP RGA V2.5 MOTOR, DUAL Core Maximális felbontás: Forráskép 8192X8192, célkép 4096X4096 TÁMOGATÁS BLOKK TRANDAL és Átláthatósági mód Színtöltése, beleértve a gradiens kitöltését és a minta kitöltését
Támogassa az alfa-keverést, beleértve a globális alfa, a pixel alfa és a gradiens
Támogassa az 1/16-16 közötti nem-integer skálázási arányt
Támogatás 0, 90, 180, 270
Videó bemenet
16M Pixel ISP HDR -vel (legfeljebb 120dB)
Támogatja a 3 mipi CSI-2 interfészet
1 MIPI CSI-2 D-PHY-val (4x1, 2x2)
1 MIPI CS1-2 C/D-PHY-val (4X1)
Két 4-sávos D-Phy v1.2 interfész
Minden interfész 2x2 adatcsatorna portként konfigurálható
Egy 4 sávos (vagy 3-DATA hármas) C/D-Phy
A D-Phy v2.0, a csatorna sebessége 4,5 Gbps
A C-Phy v1.1, hármas sebessége 2,5 gsps
Minden port támogatja a 4 virtuális csatornát
DVP interfész
Egy DVP 8/10/12
16 bites
8/10/12/16 bitek, legfeljebb 150MHz-ig I/O frekvencia-támogatás BT.601/BT.656 és BT.1120 VI Interfészek A pixel óra, a vízszintes szinkronizálás és a függőleges szinkronizáló polaritási támogatás 2/4-way multiplexelés byte interleavett formátumának BT.656/BT.1120 támogatása. BT.656/BT.1120
Tárolás
UFS 2.1 HS-G3-mal (12 GBPS)
FSPI (nyolc csatorna)
EMMC 5.1
SDMMC 3.0
Kamera, ha
2 MIPI CSI-2 D-PHY-val (4x1 vagy 2x2-ből állhat)
1 MIPI CSI-2 C/D-PHY-val (4X1)
1x 8110112116-bites DVP
Képminőség-deTinoing, denoising, méretezés, menedzsment motor, élesség, él simítás, DCI-HIST, 3D-LUT, ACM, HDR
Hang
I2S/TDM/PCM (2X 4T4R, 3X 2T2R), 2x 8H PDM, 2X S/PDIFASRC (2x 2CH + 2X 4CH)
Hálózat
2x RGMI interfészek, azaz kettős gigabites Ethernet
- USB
1x USB 3.2 Gen 1, támogatja a C típusú ALT módot a DisplayPort segítségével
- Pcle
1 PcLe 2.1/SATA 3.1/USB 3.2 Gen1 multiplexelt port
1 PcLe 2.1/SATA 3.1 multiplexelt port
Egyéb 1/0
Can FD, I2C, SPI, UART, GPIO
Biztonság (ARM TrustZone Biztonsági Bővítés)
Arm TrustZone Biztonsági Bővítés
Biztonságos boot/kulccsal Ladder/OTP
Crypto motor (RSA, ECC, Hash, Des, AES, SHA, SM)
Csomag:16x17 mm, 0,65 hangmagasság, FCCSP csomag
