Az RK3588 Board-To-Board Fejlesztési Testület célja, hogy lehetővé tegye a rugalmas kombinációkat az alaplap és a funkcionális alsó táblák (hordozórólap) között, moduláris tervezés és szabványosított interfészek (például PCI, MXM, nagysebességű táblák csatlakozóinak felhasználásával).
Összehasonlítva az integrált táblával vagy az egy táblával, a táblák -táblák alaplapja megosztja a következő alapvető előnyöket:
| Előny | B2B Fejlesztési Testületek | Hagyományos MCU táblák |
| Kibővíthetőség | Moduláris, forró áthidalható | Rögzített perifériák, jumper vezetékek |
| Jelminőség | Támogatja a GHz-szintű jeleket | Az alacsony sebességű GPIO/UART-ra korlátozva |
| Fejlesztési sebesség | A validált modulok újrafelhasználása | Teljes hardver újratervezést igényel |
| Használati eseteket használ | Komplex rendszerek (AI/ipari) | Egyszerű vezérlés (érzékelő naplózása) |
● Erőteljes SOC: RockChip RK3588 (8 core Cortex-A76/A55, 6TOPS NPU)
● Moduláris kialakítás: Rugalmas B2B csatlakozók az egyedi bővítéshez
● Nagysebességű interfészek: PCIe 3.0, USB 3.1, Dual Gigabites Ethernet, SATA
● Multi-Display: Támogatja a 8K@60fps + 4K@60fps egyidejű kimenetet
● Ipari minőségű: -40 ° C - +85 ° C működés
● Gazdag interfészek: Mini PCIe, M.2 M Key, MIPI CSI
● Többképernyős különböző képernyő: Támogatja a három képernyős heterogén kijelzőt és a négyképernyős heterogén kijelzőt. Hdmi*2; Mipi dsi*2; C típus (támogatja a DP protokollt)

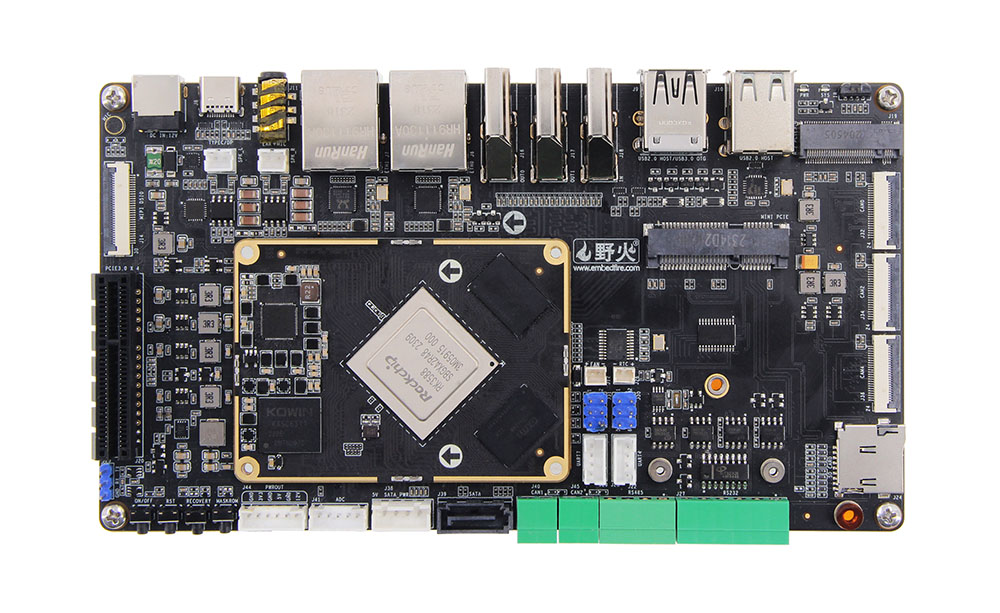

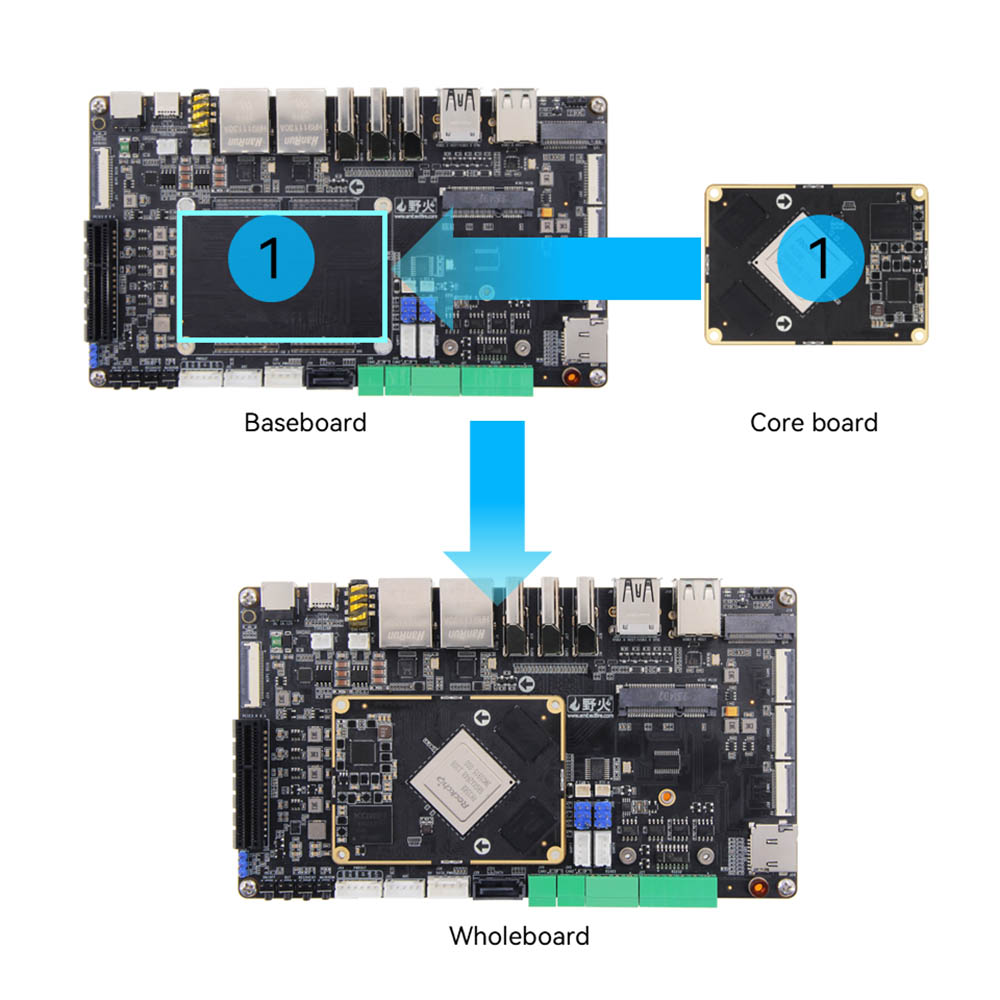

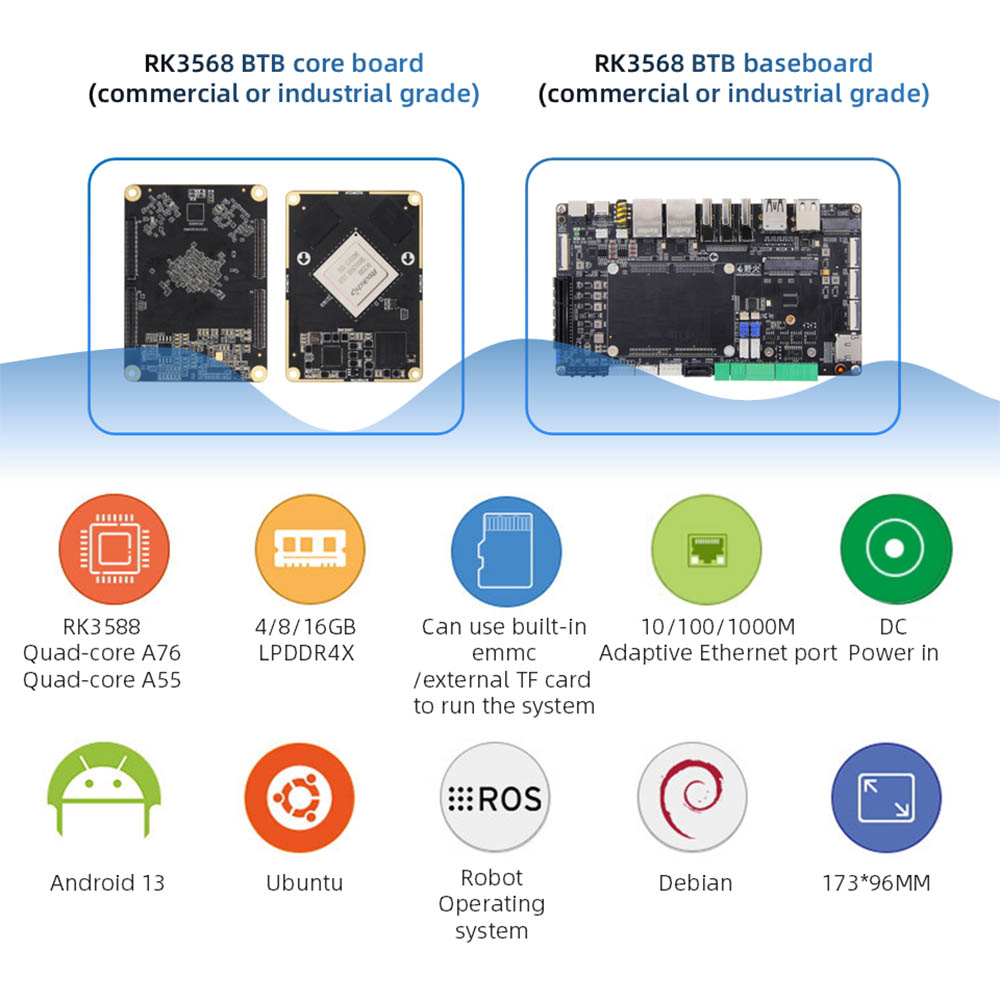

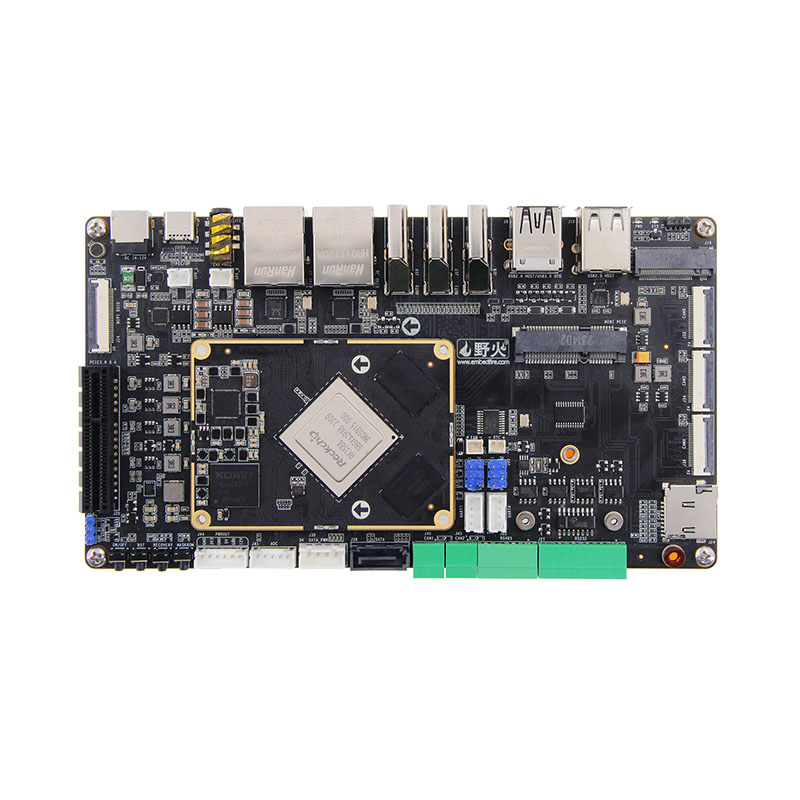

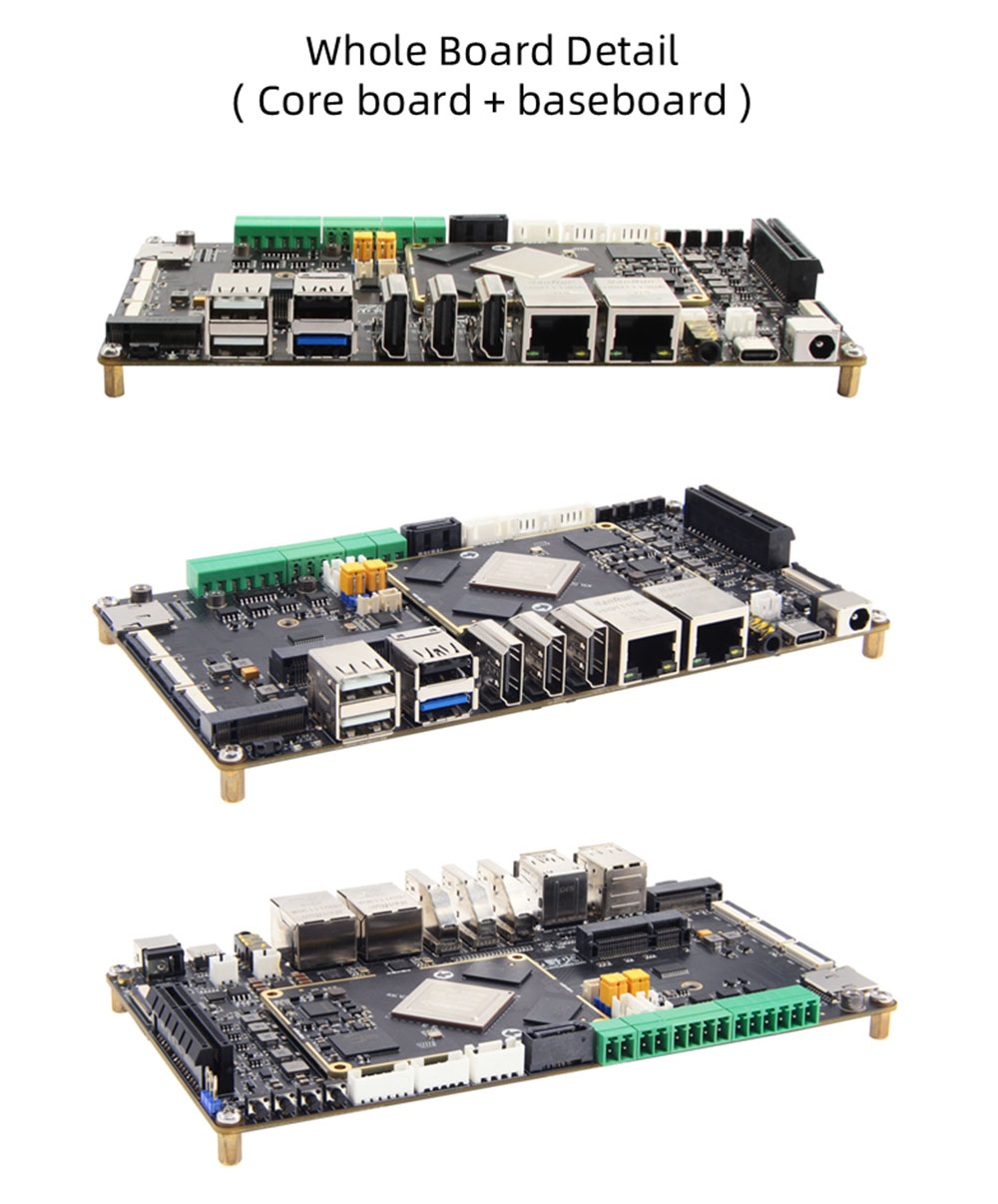

A BTB alaplap egy alaplemezből és egy szállítópultból/ alaplapból áll.

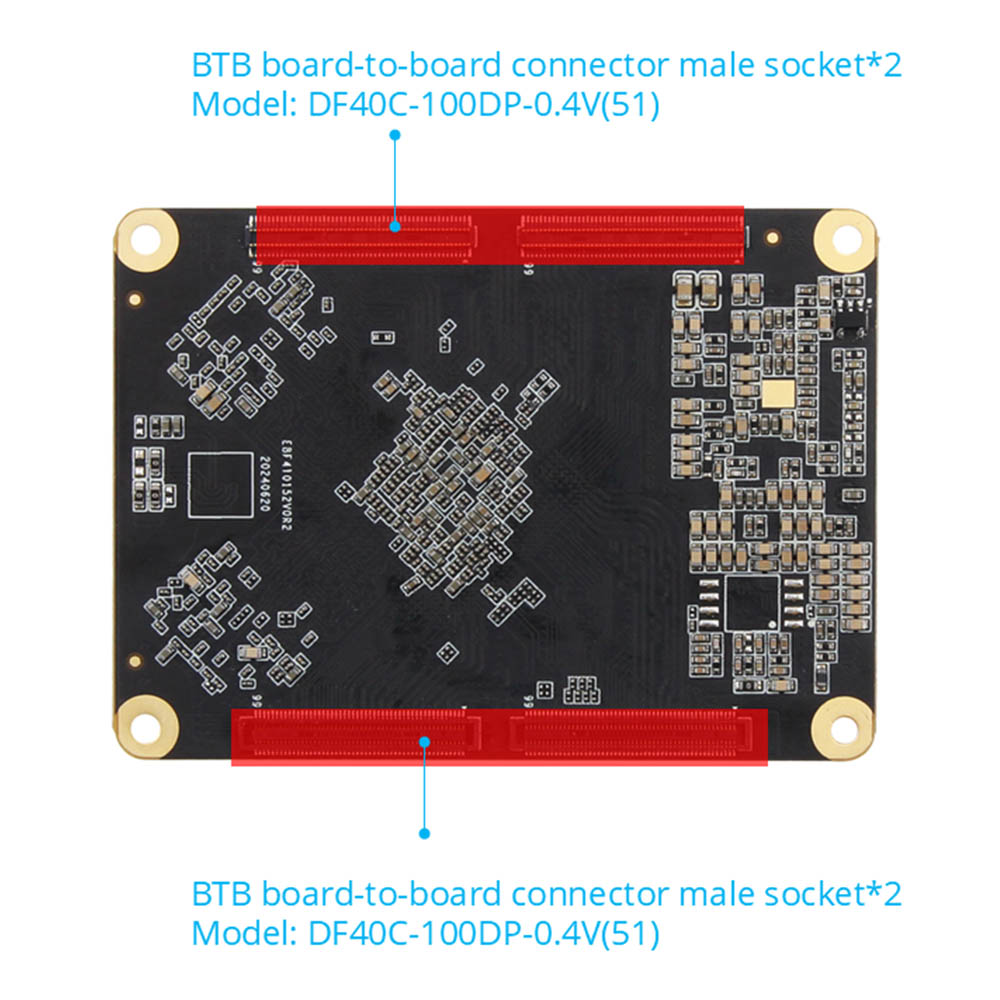

● Csatlakozó: Férfi csatlakozó: DF40C-100DP-0.4V (51) Nőcsatlakozó: DF40C-100DS-0.4V (51)

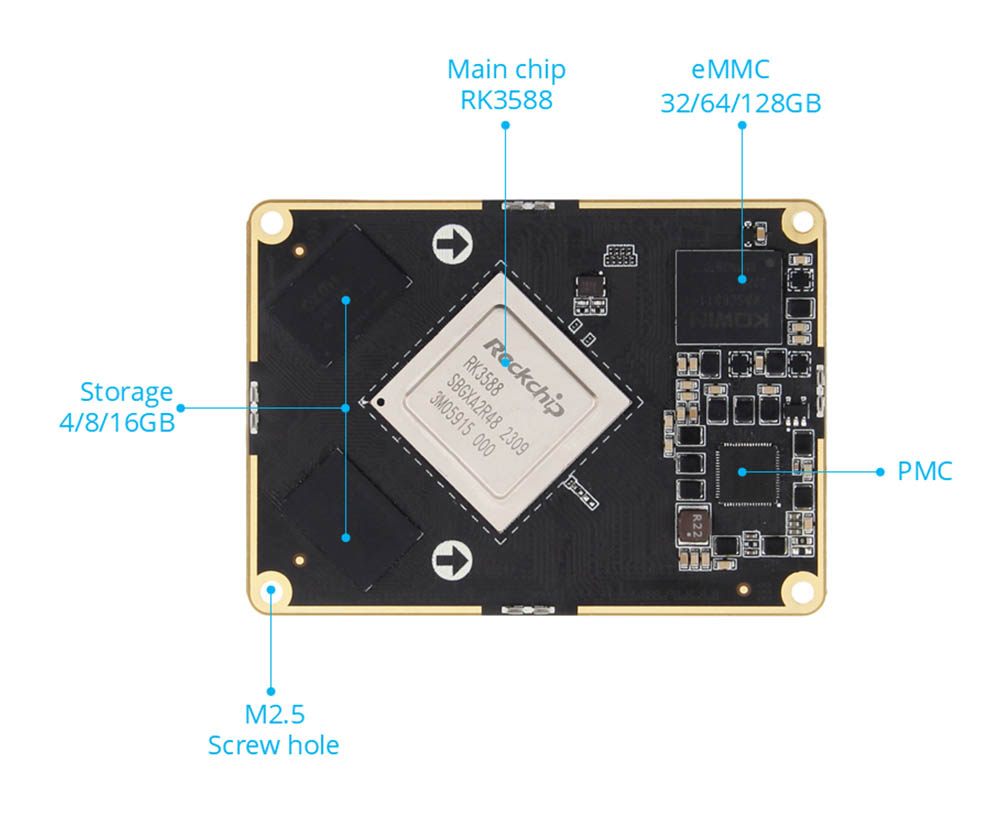

● Fő chip: RK3588 (négymagos A76 + négymagos A55, Mali-G610, 6TOPS számítástechnikai teljesítmény) A BTB 400 csaphoz vezet, 0,5 mm-es távolsághoz vezet, az összes i0-hoz vezet.
● Memória: 4/8/16 GB, LPDDR4/4X
● Tárolás: 32/64/128 GB. emmc
● Csatlakozó: Férfi: DF40C-100DP-0,4V (51) Nő: DF40C-100DS-0.4V (51)

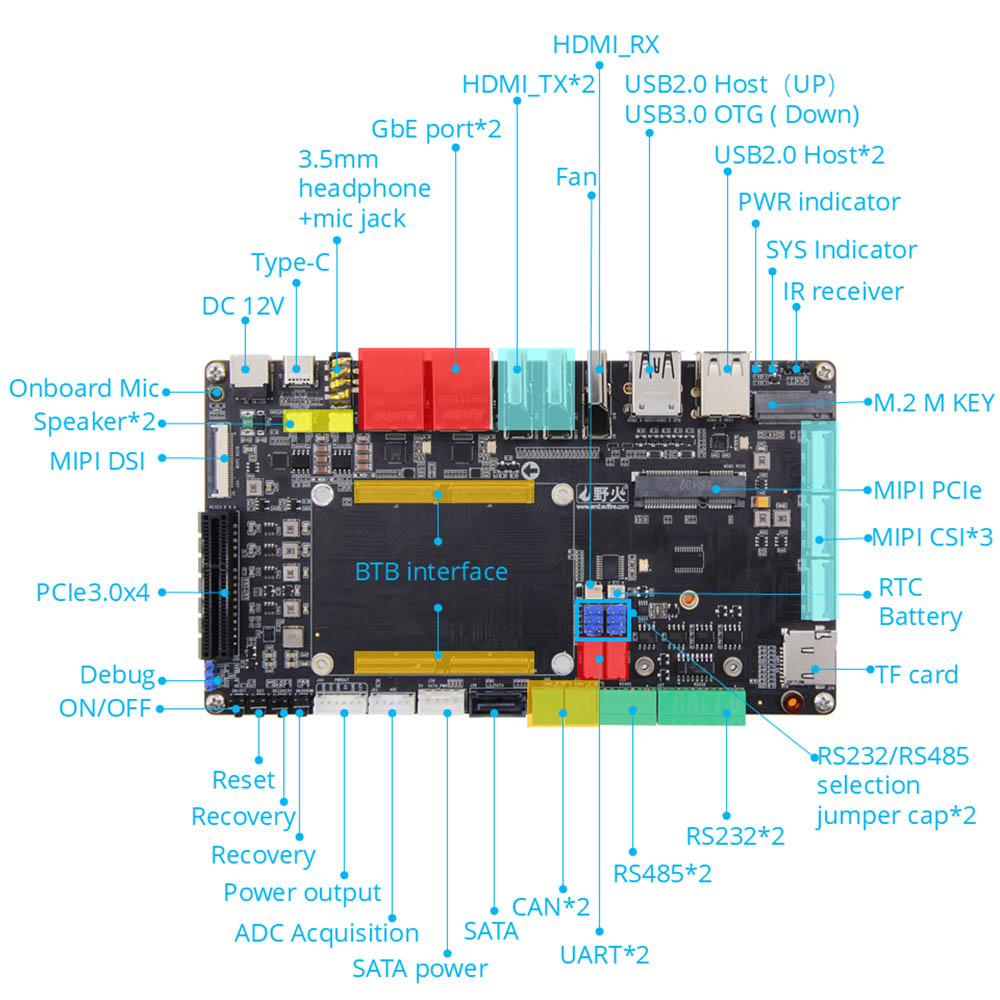

● Teljesítmény -interfész: 12 V@2A DC bemenet, DC interfész*1; Teljesítmény kimeneti interfész*1

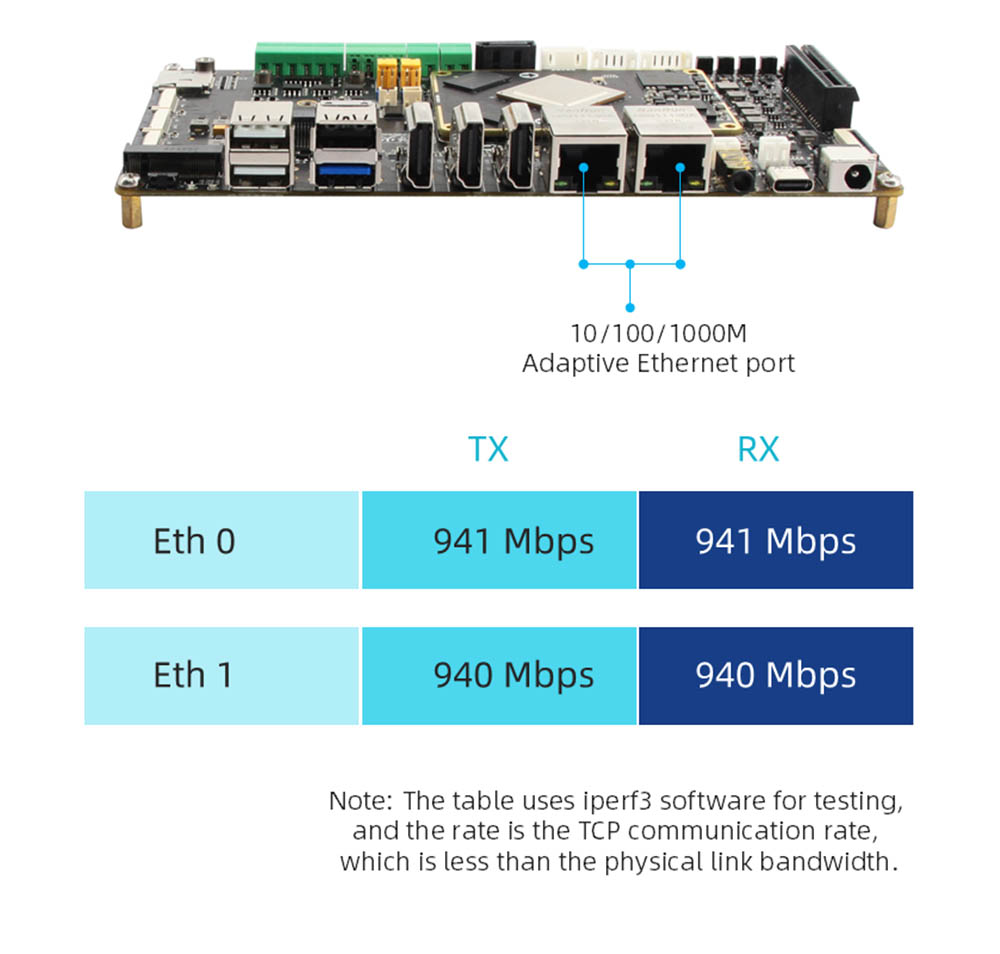

● Ethernet: Gigabit Network Port*2, támogatás 10/100/1000Mbps adatátviteli sebesség
● HDMI: HDMI12.0 bemenet*1, legfeljebb 3840x2160@60fps; HDMI2.1 kimenet*2, több képernyőt támogat más képernyőkkel, maximális felbontás 7680x4320@60Hz (8K felbontás)
● MIPI-DSI: A MIPI képernyő interfész*2 (elülső*1, vissza*1), csatlakoztatható a Wildfire MIPI képernyőhöz, támogatja a több képernyőt más képernyőkkel; Egyetlen MIPI mód maximális felbontása 1920*1080@60Hz

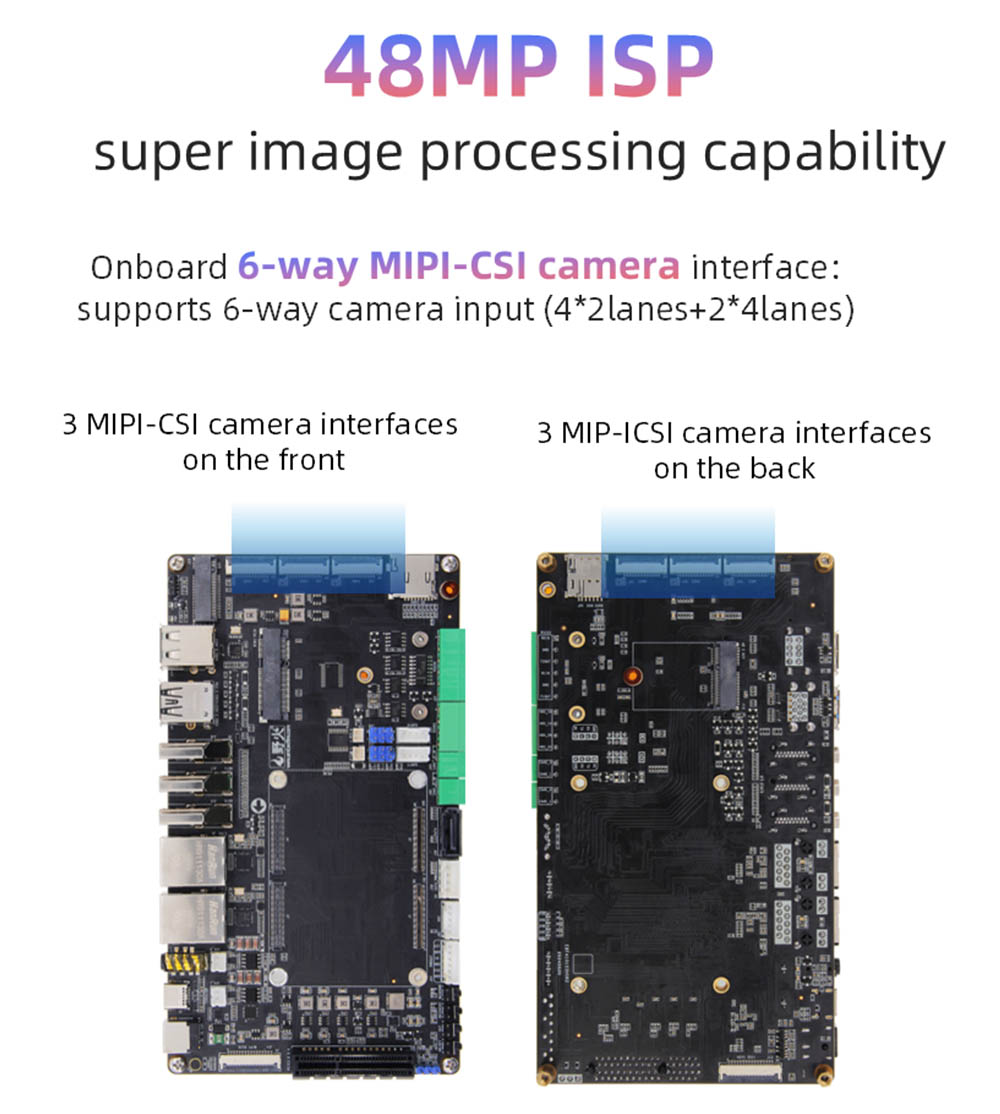

● MIPI-CSI: A MIPI kamera interfész*6 (elülső*3, vissza*3), csatlakoztatható a Wildfire MIPI kamerához
● USB2.0: USB-hosttype-A interfész*3
● USB3.0: USB-OTGTYPE-A interfész*1; C típusú interfész*1, felhasználható firmware égetéshez, támogatja a DP1.4 protokollt

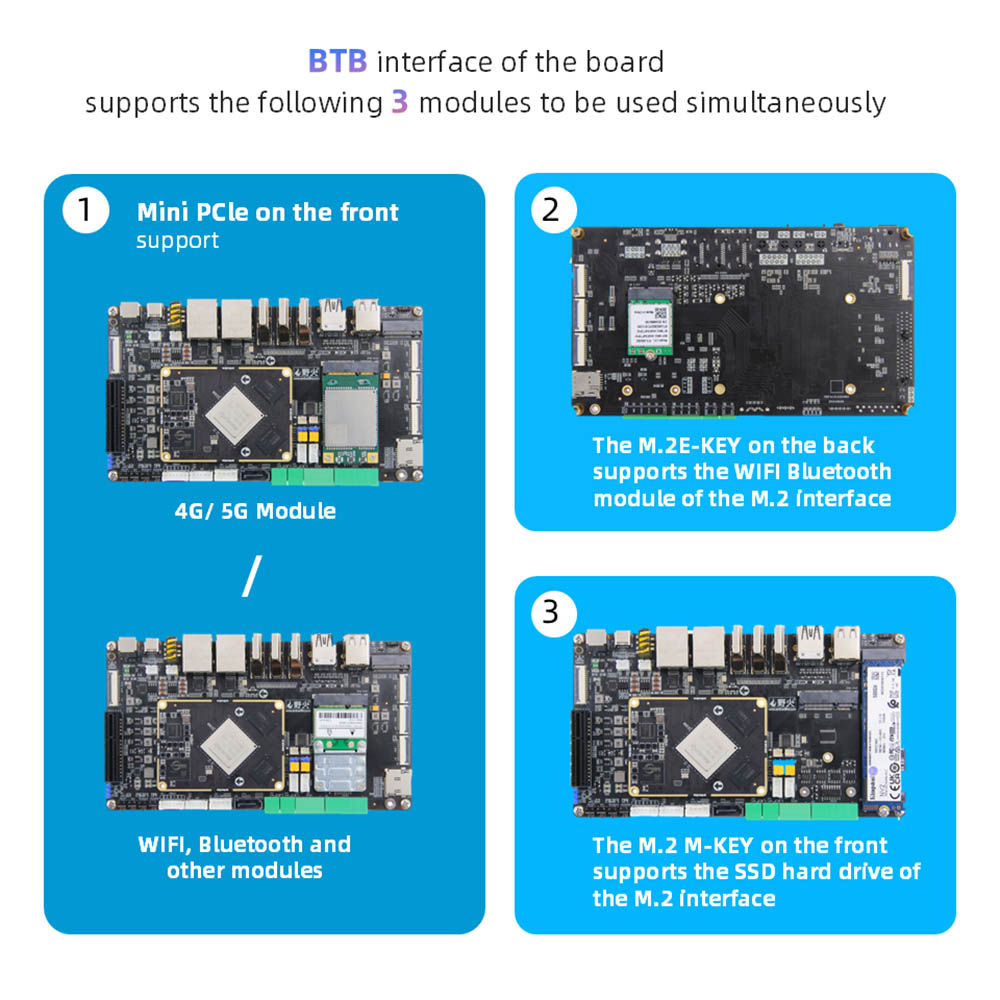

● PcLe interfész: Mini-PcLe interfész*1, teljes magasságú vagy félmagasságú wifi hálózati kártyával, 4G modullal vagy más mini-PCLE interfész modullal használható: PCLE3.0X4 interfész*1
● M.2 interfész: M.2eKey interfész*1, támogatja az M.2 E-Key vezeték nélküli hálózati kártya modulját; M.2 M Key interfész*1, támogatja az M.2 M-Key PCLE3.0*4LANES SPECIFIKET 2280 MERISD LISK
● TF kártyatartó: Micro SD (TF) kártya tartó*1, támogatja a TF Card Boot rendszert, legfeljebb 512 GB -ig
● SIM -kártya tartó: SIM -kártya tartó*1, SIM -kártya funkciót kell használni 4G modullal
● SATA interfész: Standard SATA interfész*1; A SATA Power Interface*1, támogatja a 12 V kimenetet
● Can: Can*2
● ADC: ADC akvizíciós felület*1
● Hibakeresése soros port:
● hibakeresési soros port*1 (uart2), alapértelmezett paraméter 1500000-8-n-1; UART soros port*2 (UART7 és UART9); RS232*2 (UART4 és UART7);
● RS485*2 (UART4 és UART7); RS232/RS485 Kiválasztási jumper interfész*2
● Audio: fedélzeti mikrofon*1; SPK hangszóró interfész*2, csatlakoztathatja a 3W-os teljesítményű hangszóró fejhallgató-kimenetét + mikrofon bemenet 2-in-1 interfész*1
● Gomb: BE/KI gomb*1; Maskrom gomb*1; Helyreállítási gomb*1; Visszaállítás gomb*
● LED: Teljesítményjelző*1; Rendszerjelző*1
● Infravörös vevő: Támogassa az infravörös távirányító funkciót
● RTC: RTC Power Socket*1
● Ventilátor interfész: Az 5 V vagy 12 V -os ventilátorhűtés támogatási telepítése
● AI Edge számítástechnika ： Intelligens biztonság ， intelligens szállítás ， Smart City, Video Analytics.
● Ipari automatizálás: PLC vezérlés, gépi látás.
● Robotika: AI-alapú autonóm navigáció.
● A járműben alkalmazott alkalmazások ： Car-on szórakoztató rendszer, autós navigációs rendszer.
● Digitális feliratok: 8K multi-képernyős hirdetések.
● Orvosi berendezések: Orvosi endoszkópok, ultrahangos képalkotó rendszerek
